[두고두고 써먹는 유니티 VR] 강의 정리

0. 강의 개요

1. XR Interaction Toolkit 개요와 환경 설정

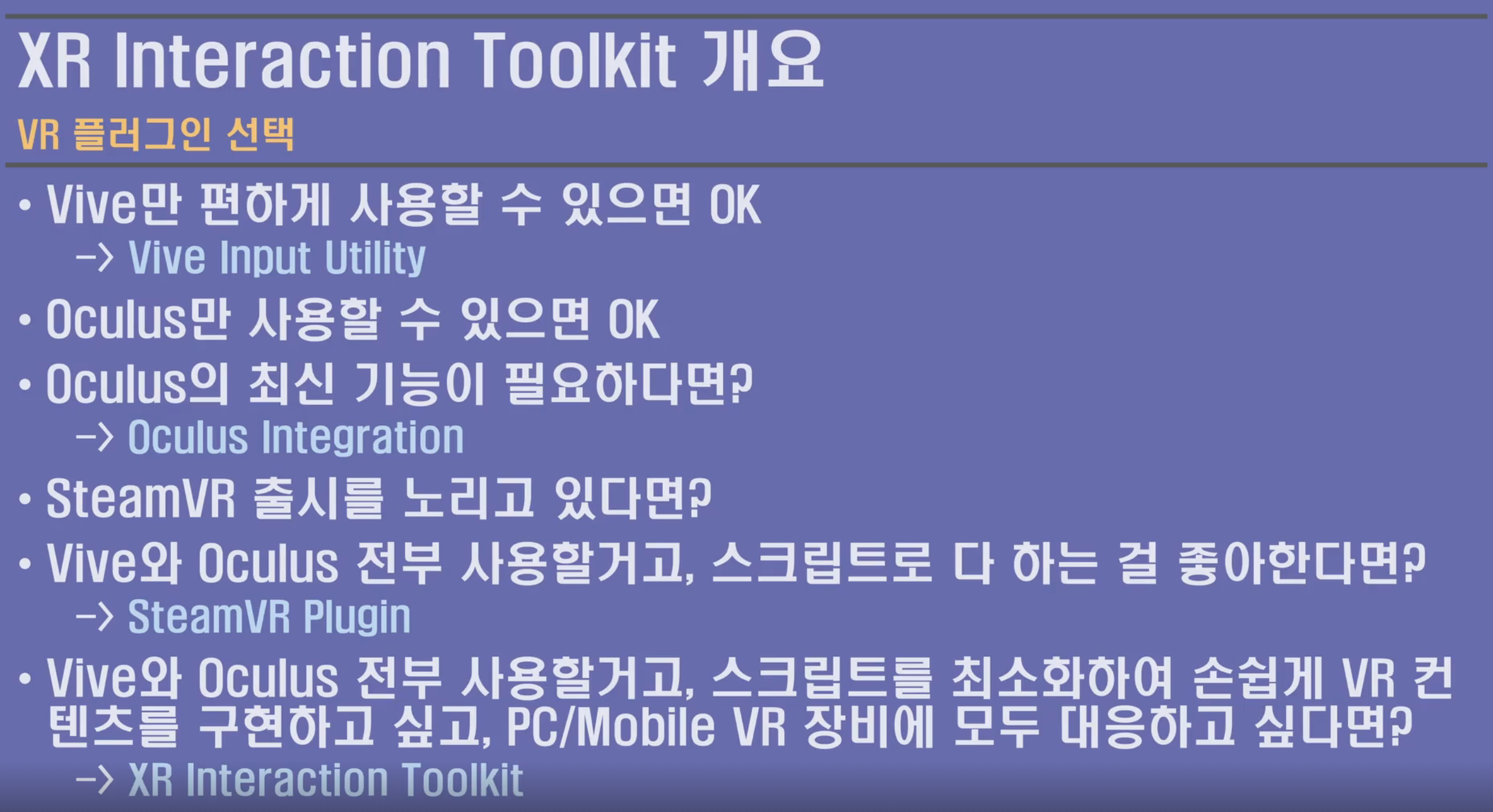

1.1 XR Interaction Toolkit 개요

Vive 용 플러그인
Oculus 공식 플러그인
SteamVR 프러그인
XR 인터랙션 툴킷 (Unity 공식 플러그인)

==> 본 수업에서는 XR Interaction Toolkit 사용 예정

==> VR 기능만 본 수업에서 다룸

1.2 환경 설정 개요

==> 수업에서 Unity 2021.2 버전을 사용하므로 왠만하면 Unity 2021.2 버전 사용할 것

1.3 프로젝트 생성 및 설정

Unity 2021.2 버전 선택
3D URP Core 템플릿 다운로드
아래 설치 파일을 모두 설치할 것

==> Oculus 체크 (오큐러스에서 실행할 것이기 때문)

==> Player 창에서 Run In Background 체크 (시뮬레이터에서 실행 시 오작동을 막기 위해서 체크)

==> Starter Assets, XR Device Simulator 임포트 하기!

==> Starter Assets 에 이 6개 데이터들이 있어야 함!

==> Right, Left 를 프리셋 컨트롤러와 연결 해주기

Hierachy 창에서 XR 메뉴가 나오면 성공!

1.4 빌드 배포

빌드하는 방법 = 2가지

1. 윈도우 운영체제

기본적으로 컴퓨터에서 작동하고 VR 기기는 디스플레이용

2. Android 운영체제

Oculus Quest 는 기본적으로 Android 운영체제

오큘러스 기기에서 독립적으로 실행하고 싶으면 Android 플랫폼을 설정하고 빌드하면 됨

==> Auto Graphics API 체크 표시

==> Minimum API Level = Android 10.0 버전

오큘러스 퀘스트2는 Android 최소 버전

Android 10.0 이라서 최신 업데이트

==> Android 에서도 당연히 Oculus 체크하기!

컴퓨터와 VR 기기를 연결하면 Run Device 탭에 Oculus가 뜰 테니까

일반적인 Android 앱 실행하듯이 개발해주면 된다!

1.5 Oculus 장비 연결을 위한 프로그램 설치 및 설정

Ouclus 프로그램 설치
헤드셋 추가
설정 - 일반
- 알 수 없는 출처 활성화
- OpenXR RunTime

2. XR Interaction Toolkit 개념과 핵심 기능

2.1 개요

2.2 HMD, Controller Tracking

세로운 씬을 생성해서 컨트롤러를 불러오자!

==> New Scene 에서 Standard (URP) 씬으로 실습을 해볼 씬을 선택한다.

==> Device based 가 아닌 Action based 인 XR Origin (VR) 을 사용해야 한다

==> 드래그 앤 드롭으로 간편하게 마우스와 키보드로 조작이 가능하게 해주는 시뮬레이터이다

==> VR 기기를 사용하려면 XR Device Simulator를 비활성하고 해야 동기화가 된다

==> Input Action Mangaer는 Starter Assets에서 XRI Default Input Systems를 가져와서 왼손 컨트롤러 오른손 컨트롤러를 조작할 수 있게 해준다

2.3 Custom Controller Model

내가 직접 만든 모델을 컨트롤러에 할당해 보자!

==> 손? 을 만들어 보았다

==> Prefab 폴더에 model 추가

==> 오른손, 왼손 컨트롤러를 Prefab에 할당하면 씬에서는 보이지 않아도 플레이 시 모델이 보이는 것을 볼 수 있다.

2.4 Interactor & Interactable

컨트롤러로 물건을 집어서 이동하거나 돌려보자!

Interactor : 인터랙션을 시도하는 쪽
Interactable : 인터랙션이 되어지는 쪽
Interaction Manager : 이 기능들을 주관해서 실행해 줌

==> Direct Interactor (Action-based) 를 왼손 컨트롤러에 할당해서 사물을 움직이게 할 수 있음

==> Direct Interactor (Action-based) 의 XR Controller에 Left Controller 를 할당해서 왼손 컨트롤러의 인터랙터로 인터랙터블을 움직이게 할 수 있다!

2.5 Events

이벤트

: Interactor 와 Interactable의 가장 중요한 기능 중 하나

: 어떠한 상황이 되었을 때 실행할 수 있는 기능을 연결함

First Event : 여러 Interactor 들이 순차적으로 인터랙션을 했을 때 가장 먼저 들어온 Interactor만 처리하는 이벤트
Last Event : 가장 마지막에 나간 Interactor만 처리하는 이벤트

EventTest 스크립트 작성

: 그냥 Log 만 뜨게 만듬 ==> 이후에 기능을 추가

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

public class EventTest : MonoBehaviour
{
    public void OnFirstHoverEntered()
    {
        Debug.Log($"{gameObject.name} - OnFirstHoverEntered");
    }

    public void OnLastHoverExited()
    {
        Debug.Log($"{gameObject.name} - OnLastHoverExited");
    }

    public void OnHoverEntered()
    {
        Debug.Log($"{gameObject.name} - OnHoverEntered");
    }

    public void OnHoverExited()
    {
        Debug.Log($"{gameObject.name} - OnHoverExited");
    }

    public void OnFirstSelectEntered()
    {
        Debug.Log($"{gameObject.name} - OnFirstSelectEntered");
    }

    public void OnLastSelectExited()
    {
        Debug.Log($"{gameObject.name} - OnLastSelectExited");
    }

    public void OnSelectEntered()
    {
        Debug.Log($"{gameObject.name} - OnSelectEntered");
    }

    public void OnSelectExited()
    {
        Debug.Log($"{gameObject.name} - OnSelectExited");
    }

    public void OnActivated()
    {
        Debug.Log($"{gameObject.name} - OnActivated");
    }

    public void OnDeactivated()
    {
        Debug.Log($"{gameObject.name} - OnDeactivated");
    }
}

EventTest 스크립트 추가 : Cube, Left, Right

Cube

LeftHand Direct Interactor

RightHand Interactor

2.6 Locomotion System, Provider

XR Interaction Toolkit 이 제공하는 기능들

Teleportation
Snap Turn
Continuous Move
Continuous Turn

Locomotion System

: 이러한 이동 기능을 작동하도록 관리해 주는 컴포넌트

Provider

: 관련 컴포넌트를 사용하여 작동하게 할 수 있음

Hireachy => XR => Lcomotion System (Action - based)

2.7 Teleportation

Teleportation : 즉각 이동해주는 기능

=> 멀미를 해결해주는 방법 중 하나

RightHand Controller의 XR Ray Controller (빨간 광선이 가리키는 곳으로 Teleport)

[문제] XR Origin 하고 Teleportation Area 가 같은 높이에 있음

=> 대상이 잘 보이지도 않고 Teleportation 했을 때 바닥에 박히는 현상이 일어나고 있음

[해결방법]Tacking Origin Mode => Device 모드

=> HMD의 위치 자체가 세계의 원점이 됨 (Teleport를 해도 시점이 사용자에게 편하게 바뀜)

=> Select Action의 Reference에 적용할 컴포넌트가 유니티가 업데이트 되면서 사라진 것 같다..

=> 아래의 글을 읽고 Button 을 추가해서 오른쪽 컨트롤러로 B 키를 눌렀을 때 Teleport 가능하게 해보자!

https://www.inflearn.com/news/528732

XR Interaction Toolkit 2.0.1 버전 공지 - 인프런 | 강의 공지사항

[사진] XR Interaction Toolkit이 2.0.1로 업데이트 되면서 XRI Default Input Actions가 바뀌었네요. 텔레포테이션 관련해서는 primartButton이 기본적으로 설정되어 있어서 그걸 사용했었는데, 그 부분이 제거

www.inflearn.com

Teleportation Aera

: 설정한 콜라이더의 모든 표면의 위치로 이동할 수 있는 기능

=> 이동을 wasd 가 아닌 텔레포트만 할 때 사용할 듯..!

Teleportation Achor

: 대상 오브젝트의 위치로 이동할 수 있는 기능

=> 어느 장소에 가면 다른 장소로 텔레포트 할 때 유용!

2.8 UI Interaction

기존 Unity UI 와 비슷하다!

2.9 Haptic

Haptic = 진동

Haptic Event의 On Hover Entered를 VR 기기에 진동이 온다

컴퓨터 = 시뮬레이터

2.10 XR Socket Interactor

XR Socket Interactor

: Interactor 종류 중 하나

일반적으로 컨트롤러와 같이 사용하지는 않고 별도의 공간에 설치하는 식으로 사용
Interactable을 꽂았다가 뺏다가 할 수 있는 Interactor
열쇠로 문을 여는 기능을 만들 때 자주 사용된다

만약에 Cube가 열쇠고 문에 꽂지 않으면 바닥으로 떨어져야 하기 때문에 Use Gravity

2.11 마무리

이 정도만 알아도 방 탈출 게임, 오브젝트를 집고 움직이는 콘텐츠 쉽게 제작 가능
몬스터 소환, 스테이지 진행하는 등의 기능 같이 게임의 기능들 => 유니티 콘텐츠를 제작할 때랑 같음
즉 일반 게임과 XR 콘텐츠의 차이는 Interaction에서의 차이 말고는 거의 없다는 것이다..!

but 개성적인 기능

: XR Interaction 기능을 커스터마이징 or Unity XR의 기능을 사용해야 해야 함

XR Interaction ToolKit에서 제공하는 각 컴포넌트들을 알아보자

3. XR Interaction Toolkit 주요 컴포넌트의 기능과 파라메터

1. 개요

2-1. Core - XR Origin

XR Origin

Unity XR의 컴포넌트로 HMD나 컨트롤러 등 연동된 장비의 기준이 되는 오브젝트를 설정할 수 있습니다
주로 VR이나 AR 세계의 중심이나 헤드셋의 기준 높이 등을 설정할 때 사용합니다

2-2. Core - Tracked Pose Driver

Unity XR 컴포넌트로 선택한 디바이스의 포즈
즉 위치와 방향을 가져와 Transform에 적용해 줍니다

연결한 액션을 선택할 수 있는 Input System 버전이 있고
몇가지 정의된 대상만 선택할 수 있는 Legacy 버전도 있습니다

메인 카메라에 이 컴포넌트를 추가하여 메인 카메라에 포즈와
HMD의 포즈를 동기화시키는 용도를 사용합니다

Tracking Type은 Tracked Pose Driver 컴포넌트가 가져오는 포즈의 종류
위치, 방향을 가져올 수 있음

2-3. Core - XR Controller

XR Controller : XR Interaction Toolkit의 주요 컴포넌트

=> 컨트롤러의 포즈를 동기화해주는 건 물론이고 추가로 Grip 버튼이나 Trigger 버튼 등 액션이 발생하는 걸 Interactor와 연결해줍니다

미리 설정된 디바이스의 선택 값을 연결하는 Device Based 버전
Input System으로 상세하게 설정이 가능한 Action Based 버전

Update Tracking Type : 포즈를 가져와 적용시킬 타이밍을 선택할 수 있다

Unity Execution Order 상에서 업데이트 직휑 실행하던가 (Update)
렌더 직전에 실행하든지 (Befroe Render)
아니면 두 타이밍에 다 실행할 수도 있다 (Update And Before Render)

2-4. Core - XR Interaction Manager

Interactor 와 Interactable들이 인터랙션이 가능해지도록 하는 컴포넌트
씬 어딘가에 하나의 XR Interaction Manager가 있어야 하는데 만약에 플레이 하기 전에 XR Interaction Manager가 없다면, 자동으로 빈 게임 오브젝트를 생성해 이 컴포넌트를 추가해서 만들어 줍니다

2-5. Core - Input Action Manager

연결된 Input Action Asset들을 활성화 해 줍니다
스크립트에서 수동으로 Input Action을 활성화 해도 되지만 이 컴포넌트가 시작할 때 활성화하고 계속 유지되는 Input Action들은 이 컴포넌트를 이용해서 자동으로 활성화하는게 편한 경우가 많이 있습니다
이 컴포넌트가 활성화되면 연결된 Action Assets 리스트에 있는 액션들이 활성화되고 비활성화될 때 같이 비활성화되는 기능이 있습니다

3-1. Interactor - XR Base Interactor

XR Base Interactor : XR Interaction Toolkit의 Interactor들의 공통 기능들을 모아 놓은 기본 추상 클래스입니다
XR Base Controller Interactor를 거쳐 XR Direct Interactor와 XR Ray Interactor가 상속받아 사용하고 있고 XR Socket Interactor도 직접 상속받아 사용하고 있다

3-2. Interactor - XR Base Controller Interactor

XR Base Controller Interactor : 보통 컨트롤러에 추가해 사용하는 Interactor들의 공통 기능을 모아놓은 추상 클래스

XR Base Interactor의 자식 클래스이고 XR Direct Interactor와 XR Ray Interactor가 상속 받아 사용합니다

Select Action Trigger
Allow Hovered Activate
Audio Events
Haptic Events

3-3. Interactor - XR Direct Interactor

XR Direct Interactor : 직접적인 인터랙션을 시도해주는 컴포넌트

즉, 컨트롤러를 대상에 가져다 대어 집거나 하는 등의 인터랙션을 시도할 수 있다

3-4. Interactor - XR Ray Interactor

XR Ray Interactor : 직선 또는 곡선의 광선을 발사하여 부딪치는 대상에 원거리 인터랙션을 시도하는 컴포넌트

일반적으로 Line Renderer와 XR Interactor Line Visual 컴포넌트를 사용하여 광선을 시각화

3-5. Interactor - XR Socket Interactor

XR Socket Interactor : 일반적으로 컨트롤러와 같이 사용하지 않고 별도의 공간에 설치하는 식으로 사용하는 Interactable 을 꽂았다가 뺏다가 할 수 있는 Interactor입니다

=> 다른 Interactor로 Interactable을 Select 하여 가까이 움직인 뒤 Deselect 하면 XR Socket Interactor가 진동으로 Select 했다가 다시 다른 Interactor로 Select 해서 빼내면 XR Socket Interactor는 Deselect 되는 형태로 작동합니다

4-1. Interactable - XR Base Interactable

XR Base Interactable : Interactable 들의 공통 기능들을 모아놓은 기본 추상 클래스

=> Hover나 Select 등의 이벤트들과 Interaction Manager 선택이나 Interaction Layer Mask 설정 등 Interactable들의 공통 기능들이 정의되어 있다

4-2. Interactable - XR Grab Interactable

XR Grab Interactable : Interactor를 통해 집을 수 있는 대상이 되는 컴포넌트

=> Collider와 Rigidbody를 같이 사용해야 하며 집는 순간 Interactor의 Attack Point로 빨려 들어가듯 이동되어지고 그 후에 Interactor의 포즈와 설정 값에 따라 동기화 된다

4-3. Interactable - Base Teleportation Interactable

Base Teleportation Interactable : 텔레포테이션의 공통 기능들을 모아놓은 추상 클래스

4-4. Interactable - Teleportation Area

Teleportation Area : 설정한 영역 전체에 아무 곳에나 텔레포테이션을 할 수 있게 해주는 컴포넌트

4-5. Interactable - Teleportation Anchor

Teleportation Anchor : 특정 지점으로 텔레포테이션 할 수 있게 해주는 컴포넌트

5-1. Locomotion - Locomotion System

Locomotion System : XR Origin을 이동하거나 회전시킬 수 있는 기능을 제어하는 컴포넌트

=> 씬 어딘가에 하나만 있어야 하며 Teleportation Provider 등 Provider들과 함께 사용한다

5-2. Locomotion - Locomotion Provider

Locomoton Provider : XR Origin을 이동시키거나 회전시키는 방법에 대해 정의되어 있는 Provider들의 기본 부모 추상 클래스

5-3. Locomotion - Teleportation Provider

: Teleportation Area와 Teleportation Anchor가 작동하게 하는 컴포넌트

5-4. Locomotion - Snap Turn Provider

: 정해진 수치만큼 좌우로 회전하거나 180도 뒤로 회전하는 기능을 작동시킴

=> 주로 스틱 키를 좌우로 조작하거나 뒤로 조작하면 작동하도록 설정됨

5-5. Locomotion - Continuous Move Provider

: 지속적인 이동을 할 수 있게 해주는 기능을 작동시킴

=> 주로 스틱 키를 조작하도록 설정하며 해당 액션을 하고 있는 동안 지속적으로 이동한다

5-6. Locomotion - Continuous Turn Provider

: 지속적인 회전을 할 수 있게 해주는 기능을 작동시킴

=> 주로 스틱 키로 조작하도록 설정하며 해당 액션을 하고 있는 동안 지속적으로 Y축을 기준으로 회전

6-1. UI - XR UI Input Module

: 기존의 Standalone Input Module 대신에 사용하는 컴포넌트로 XR 디바이스를 유니티 Event System과 연결해주는 컴포넌트

6-2. UI - Tracked Device Graphic Raycaster

기존의 Graphic Raycaster 컴포넌트가 마우스로 유니티 UI와 인터랙션 하듯이 Tracked Device Graphic Raycaster 컴포넌트는 XR 디바이스로 유니티 UI와 인터랙션 할 수 있게 해준다.

7-1. ETC - XR Device Simulator

: 실제 VR 디바이스의 조작을 키보드와 마우스로 대체하기 위해 만들어진 컴포넌트

HMD와 좌우 컨트롤러의 이동과 회전은 물론이고 Grip과 Trigger, Stick의 움직임과 클릭 액션을 키보드와 마우스로 조작할 수 있다.

7-2. ETC - XR Offset Grab Interactable

: XR Grab Interactable을 확장하여 Select 할 때 Interactor의 Attack Point로 Interactable을 끌어들이지 않고 Select 하는 순간 그 거리를 유지해주는 컴포넌트

=> XR Interaction Toolkit에서 제공하는 기능은 아니지만 다양한 VR 콘텐츠를 제작할 때 유용하게 사용하는 기능

=> 실제 Script로 제작할 것

4. XR Interaction Toolkit 게임 제작 실습

1. 개요

2-1. Environment - 개요

2-2. Environment - XR Origin, Simulator

2-3. Environment - Layer, Map, Skybox, PostProcessing

2-4. Environment - Controller

3-1. Mob - 개요

3-2. Mob - Model, Movement

3-3. Mob - Spawn

3-4. Mob - Environment Effect

3-5. Mob - Destroy

3-6. Mob - Unity Event

4-1. Weapon - 개요

4-2. Weapon - Model, Grab

4-3. Weapon - Aiming Line

4-4. Weapon - Shoot

4-5. Weapon - Hit

4-6. Weapon - Magazine

4-7. Weapon - Weapon Stand

4-8. Weapon - Bomb

5-1. Teleportation - 개요

5-2. Teleportation - Basic

5-3. Teleportation - Teleportor

5-4. Teleportation - Sets

6-1. Game Play - 개요

6-2. Game Play - UI

6-3. Game Play - Mob Counter UI, Survival Time UI

6-4. Game Play - Start

6-5. Game Play - End, Restart

6-6. Game Play - VFX, SFX

7. 마무리

저작자표시 (새창열림)

'가상현실 & 증강현실 > 유니티 vr' 카테고리의 다른 글

[복습] 유니티 VR 환경에서의 씬 전환 (0)	2024.06.05
Unity 파일 Oculus 에서 실행시키는 방법 (0)	2023.12.06
유니티 VR/AR 강의들 (0)	2023.11.13

0. 강의 개요

1. XR Interaction Toolkit 개요와 환경 설정

1.1 XR Interaction Toolkit 개요

1.2 환경 설정 개요

1.3 프로젝트 생성 및 설정

1.4 빌드 배포

1.5 Oculus 장비 연결을 위한 프로그램 설치 및 설정

2. XR Interaction Toolkit 개념과 핵심 기능

2.1 개요

2.2 HMD, Controller Tracking

2.3 Custom Controller Model

2.4 Interactor & Interactable

2.5 Events

2.6 Locomotion System, Provider

2.7 Teleportation

2.8 UI Interaction

2.9 Haptic

2.10 XR Socket Interactor

2.11 마무리

3. XR Interaction Toolkit 주요 컴포넌트의 기능과 파라메터

1. 개요

2-1. Core - XR Origin

2-2. Core - Tracked Pose Driver

2-3. Core - XR Controller

2-4. Core - XR Interaction Manager

2-5. Core - Input Action Manager

3-1. Interactor - XR Base Interactor

3-2. Interactor - XR Base Controller Interactor

3-3. Interactor - XR Direct Interactor

3-4. Interactor - XR Ray Interactor

3-5. Interactor - XR Socket Interactor

4-1. Interactable - XR Base Interactable

4-2. Interactable - XR Grab Interactable

4-3. Interactable - Base Teleportation Interactable

4-4. Interactable - Teleportation Area

4-5. Interactable - Teleportation Anchor

5-1. Locomotion - Locomotion System

5-2. Locomotion - Locomotion Provider

5-3. Locomotion - Teleportation Provider

5-4. Locomotion - Snap Turn Provider

5-5. Locomotion - Continuous Move Provider

5-6. Locomotion - Continuous Turn Provider

6-1. UI - XR UI Input Module

6-2. UI - Tracked Device Graphic Raycaster

7-1. ETC - XR Device Simulator

7-2. ETC - XR Offset Grab Interactable

4. XR Interaction Toolkit 게임 제작 실습

1. 개요

2-1. Environment - 개요

2-2. Environment - XR Origin, Simulator

2-3. Environment - Layer, Map, Skybox, PostProcessing

2-4. Environment - Controller

3-1. Mob - 개요

3-2. Mob - Model, Movement

3-3. Mob - Spawn

3-4. Mob - Environment Effect

3-5. Mob - Destroy

3-6. Mob - Unity Event

4-1. Weapon - 개요

4-2. Weapon - Model, Grab

4-3. Weapon - Aiming Line

4-4. Weapon - Shoot

4-5. Weapon - Hit

4-6. Weapon - Magazine

4-7. Weapon - Weapon Stand

4-8. Weapon - Bomb

5-1. Teleportation - 개요

5-2. Teleportation - Basic

5-3. Teleportation - Teleportor

5-4. Teleportation - Sets

6-1. Game Play - 개요

6-2. Game Play - UI

6-3. Game Play - Mob Counter UI, Survival Time UI

6-4. Game Play - Start

6-5. Game Play - End, Restart

6-6. Game Play - VFX, SFX

7. 마무리

'가상현실 & 증강현실 > 유니티 vr' 카테고리의 다른 글

티스토리툴바
